[Hypermesh] Penetration Check시 Midsurface와 Screw 간섭 수정하는 방법

[서론]

오늘 맞닥뜨렸던 문제를 복습해보려 하는데, 스크류가 홀에 끼워지는 형상에서 Penetration Check시 계속 간섭이 일어났던 문제였다. 처음에는 뭐가 문제인지 계속 해매다가 Translate로 스크류의 지름을 0.1mm정도 얇게 줄여도 간섭이 그대로 일어나고 있었다. 보통은 0.1mm만 간격을 주어도 대부분의 간섭현상이 해결되는데 이해가 가질 않았다. 그리고 생각이 든건 Tetra Mesh간의 간섭이 아니라 Tetra Mesh와 Midsurface와 간섭이 일어났다는 것이다. 따라서 Midsurface는 원래의 두께를 찾아가면 사실상 Screw와 0.1mm이상의 간섭이 있을 수 있다는 것을 깨달았다. 결론은 버링부의 Surface 구멍을 더 크게 확장하고 Remesh를 해야했다.



빨간 화살표가 스크류와 상대물 홀간에 간섭을 나타낸다

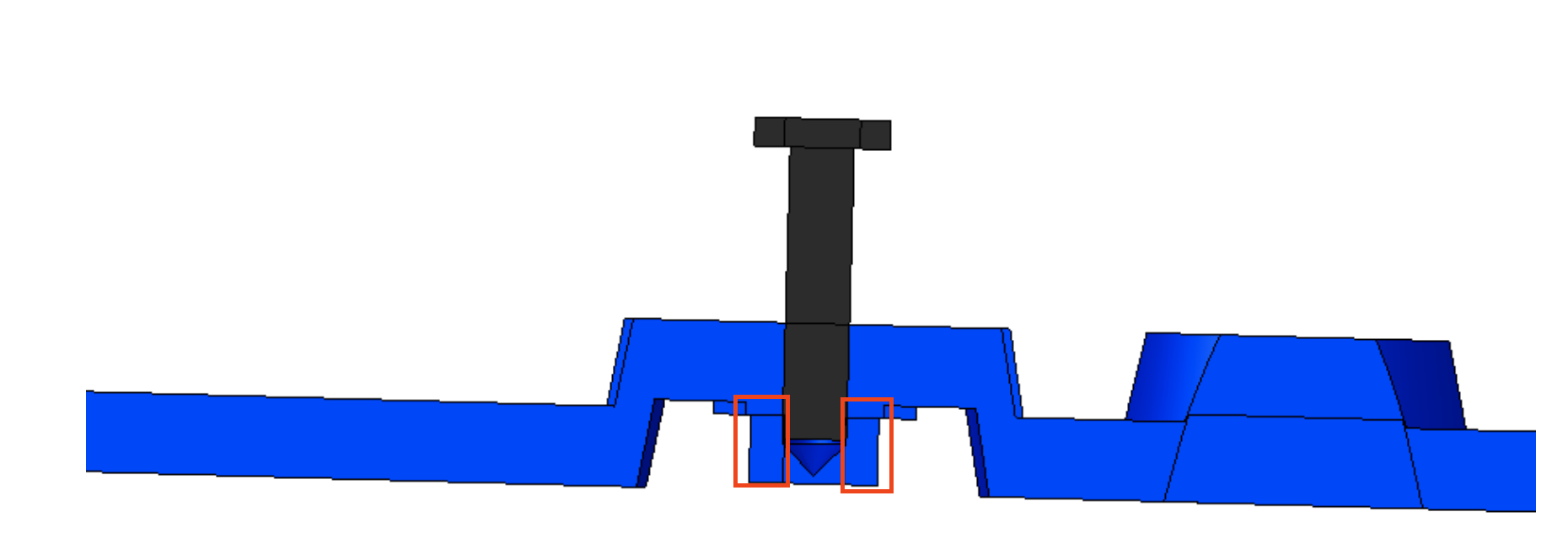

문제는 위에 Cad 원본파일에 빨간색 네모 부분과 같이 Midsurface를 한 프레스물의 두께가 모두 일정하지 않다는 것이였다. Screw홀을 만든 버링부분은 다른곳과 같은 5mm가 아니어서 실제로는 Screw와 상당한 양이 간섭이 일어나고 있어보였다. 따라서 버링부 Surface를 수정하기 전에 얼마나 수정할지 계산을 먼저 해야했다. 먼저 Screw의 지름은 4mm였고 프레스 Property의 두께 정보는 5mm 였다. 또한 간섭을 방지하기 위해 0.1mm 추가 간격을 준다고 하면 5mm + 4mm +0.1mm = 9.1mm 이고 반지름으로 구하면 4.55mm였다. 이렇게 구한 반지름의 Midsurface 구멍을 만들면 원래 두께인 5mm로 돌아갈때 간격 0.1를 남기면서 해석이 가능하다.



먼저 새로운 동그란 구멍을 만들기 위해 라인을 그려준다. Geom - Node를 실행하고 하기 빨간 네모에 보이는 중앙점에 Node를 만들어 준다. 원형 line을 먼저 선택하고 추가버튼을 누르면 가운데 Node가 생성된다.



그리고 만든 Node를 이용해 원하는 원형 Line을 그려준다. 마찬가지로 Geom - Line을 실행해서 위에보이는 빨간네모를 클릭해 만들어 준다. 여기서 오른쪽에 N1, N2, N3가 있는데 3개를 모두 클릭하면 면의 위치정보를 넣을 수 있다. 따라서 원하는 동일 평면에 N1, N2, N3를 지정해주면 그 평면상에 Line이 생긴다. 또한 아까 계산했던 반지름 4.55mm를 아래 Radius에 넣어주면 원하는 위치에 원하는 크기의 원형 Line을 만들 수 있다.



다음은 이렇게 만든 원형 Line을 이용해 방향정보를 주고 쭉 늘여서 Surface를 만들어주는 작업이다. 내가 원하는 길이의 끝지점에 같은 x,z위치의 Node를 만들어 준다. 그리고 노드 사이에 거리가 몇인지 Distance기능을 이용해 알아둔다.

Geom -Surface를 실행하여 위에 드래그 기능인 빨간 네모를 클릭해주고 N1, N2를 이용해 방향정보를 입력해준다. N1엔 처음 노드를, N2는 마지막에 만든 노드를 지정해주면 처음노드에서 마지막노드 방향으로 서피스가 생긴다. 그리고 아까 거리를 측정했던 5mm를 넣어주면 원하는 길이로 Surface가 생긴다.



이후 F11버튼 을 눌러 기존에 작은 홀 Surface를 지워준다.

문제는 특정부분 Surface가 딱 지워지지 않고 옆에 있는 Surface까지 한번에 눌렸는데 알고보니 새로 만든 Surface와 Trim을 해주어야 Surface들이 독립화가 되었다.



Surface수정을 완료 후 Remesh를 해보니 수정된 Surface 기준으로 Remesh가 된 것을 확인 할 수 있다.
